공조와 공기질 관리를 하나의 설비로
냉·난방 공기에 이온클러스터를 함께 공급하는 AI지능형 하이브리드 이온공조기입니다.
냉·난방과 이온 공기를
동시에 공급합니다
- 이온클러스터 살균 · 탈취급기 경로에 고밀도 양·음이온을 생성하여 세균·바이러스와 악취·VOCs 저감을 돕습니다.
- 건물 전체로 순환하는 이온 공기공조기와 덕트를 통해 냉·난방 공기와 이온 공기를 함께 공급합니다. 기존 공조 공간을 활용하므로 별도의 실내 설치 면적을 줄일 수 있습니다.
- 공간에 맞춘 통합 제어온·습도와 풍량, 압력, 필터 상태를 감지하고 BMS와 연동하여 공조 운전과 실내 공기질을 함께 관리합니다.
에너지 손실을 줄이는 운전 방식
외기 제어와 응축열 재활용, 부하에 따른 운전 조절로 냉·난방 및 제습 효율을 높입니다.
외기댐퍼 제어
외기 조건과 실내 부하에 맞춰 외기 도입을 조절하고 냉·난방 부하를 줄입니다.
응축열 재활용
응축기에서 발생하는 열을 재열에 활용합니다. 제습부하가 증가하면 냉매 과냉각을 통해 냉동효과를 높입니다.
EC팬 · 정밀 제어
EC팬 결합으로 소음과 에너지 사용을 줄이고, 부하 변화에 맞춰 온·습도와 팬 운전을 조절합니다.
| 구분 | ION-AHU | 일반 항온·항습기 |
|---|---|---|
| 에너지 운전 | 외기댐퍼 제어 · 응축열 재활용 · 부하에 따른 과냉각 조절 | 전기히터 · 온수 · 스팀 등 외부 재열원 사용 |
| 공기질 관리 | 급기 경로에 이온클러스터를 기본 장착해 살균 · 탈취 기능 통합 | 필터 여과를 기본으로 별도 공기정화 장치 구성 |
| 자동제어 | BACnet/IP · Modbus 기반 실시간 BMS 연동 | BMS 연동 제어 별도 구성 |
제공된 제품자료의 비교 내용을 요약했습니다. 실제 운전비와 절감 효과는 설비 구성 및 운전 조건에 따라 달라집니다.

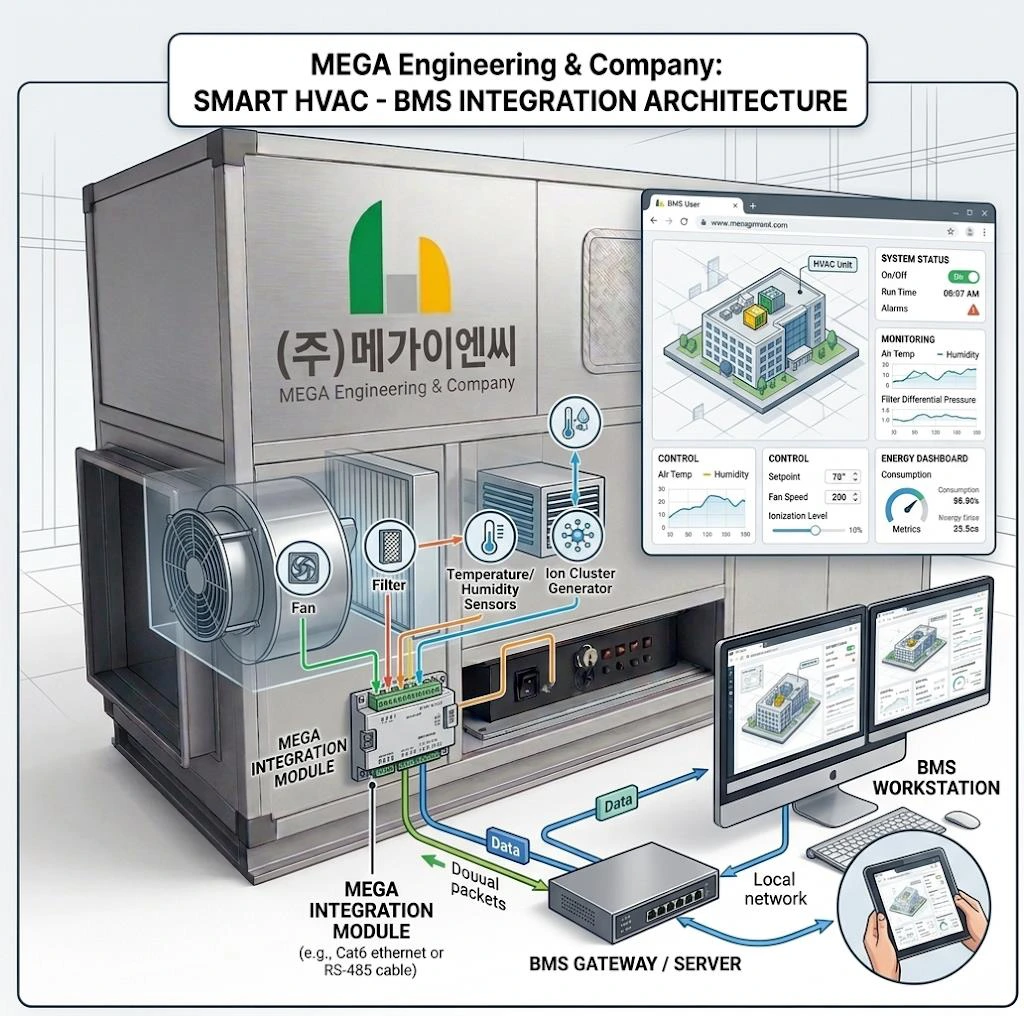

설비 상태부터 운전 제어까지, BMS 연동
공조기(AHU)와 전열환기(ERV)의 온도·습도·풍량·압력·필터 상태를 실시간으로 감지하고 제어합니다.
- 01 · 필드 레벨온도·습도·압력·유량 센서와 댐퍼 모터, 냉·온수 밸브, 인버터(VFD) 등 현장 장치를 연결합니다.
- 02 · 현장 제어반DDC(직접디지털제어기)가 PID 로직으로 액추에이터를 제어합니다. 급기 온도와 덕트 정압을 조절하고 부하 변화에 대응합니다.
- 03 · 중앙 관제HMI와 서버에서 설비 상태를 시각화하고, 스케줄 운전·알람·트렌드 분석을 수행합니다.
외기 혼합 제어
외기 엔탈피가 낮을 때 외기댐퍼를 열어 냉동기 운전을 절감합니다.
급기 온도 제어
냉수 밸브 개도를 PID 방식으로 조절해 급기 온도를 유지합니다.
VAV · 덕트 정압 제어
덕트 정압이 상승하면 팬 주파수를 낮춰 필요한 풍량을 제어합니다.
공기질 감지에서 관제까지 연결
공기질 중심의 기본형과 보안·음향 이벤트 감지를 더한 고급형으로 구성합니다.
AirCore Sense
ITS-1P · 기본형
- 공기질 지표 10종 측정
- Vape/THC 의심 패턴 감지
- RGB 공기질 상태 표시
- 무카메라 · 무마이크 설계
AirCore Sense Pro
ITS-1PA · 고급형
- 공기질 지표 11종 + 보안 · 음향
- 이상행동 · 훼손 · 이상음향 감지
- 현장 방송 스피커 내장
- AirCore 관제 시스템 연동
PoE 단일 배선
LAN 케이블 하나로 데이터와 전원을 함께 연결하고, Wi-Fi · BLE · Zigbee 무선 구성을 지원합니다.
파이프 관통형 천장 설치
중앙 관통 홀로 천장 파이프를 통과시키고 잠금 링과 너트로 고정합니다. 배선은 파이프 안으로 정리합니다.
현장별 구성
Made in Korea. 측정 항목과 최종 사양은 프로젝트별 협의에 따라 조정됩니다.
Vape/THC 및 이상음향 등은 성분이나 내용을 확정하는 기능이 아닌 의심 패턴 감지입니다. 현장 임계값을 조정해 오탐·미탐을 줄이며, 진동 감지는 참고용 보조 이벤트입니다.

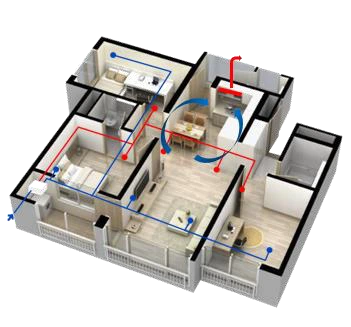

전열환기에도 이온클러스터를 적용
열 회수 환기에 이온클러스터를 결합해 각 실로 공급되는 공기의 살균·탈취 기능을 더합니다.
- 신규 설비 · 내장형 구성이온클러스터가 내장된 전열환기를 설치하여 환기와 공기질 관리를 함께 수행합니다.
- 기존 설비 · 급기측 추가 설치이미 설치된 전열환기는 급기측에 이온클러스터 BOX를 추가하는 방식으로 적용합니다.
- 공동주택 적용 사례제품자료에는 동탄 상록아파트 1,005세대 공급 사례가 제시되어 있습니다.
제품자료에 수록된 KTL 시험 결과
공기 중 부유세균 저감
60분 운전 기준
COVID-19 바이러스
저감 결과
대장균 · 포도상구균 등
주요 유해균 저감
출처: 2026 AI지능형 이온공조기 제품자료 11쪽 · KTL 시험성적서 제25-069981-01-1 등.
자료에 수록된 시험 결과이며, 실제 현장 성능은 설치·운전 조건에 따라 달라질 수 있습니다.
현장 규모에 맞춘 10개 모델
급기 풍량 100~1,400 CMM 라인업. 용량과 설치 환경에 맞춰 공조기를 선정합니다.
작은 화면에서는 표를 좌우로 이동해 전체 사양을 확인할 수 있습니다.
| 모델 | 급기 풍량 CMM |
냉방능력 kcal/h |
난방능력 kcal/h |
장치동력 kW |
이온클러스터 DI-01P 수량 |
|---|---|---|---|---|---|
| ION-AHU-100 | 100 | 39,000 | 77,000 | 5.9 | 4 |
| ION-AHU-150 | 150 | 65,000 | 120,000 | 7.4 | 4 |
| ION-AHU-200 | 200 | 87,000 | 153,000 | 9.2 | 6 |
| ION-AHU-250 | 250 | 108,000 | 195,000 | 11.2 | 6 |
| ION-AHU-300 | 300 | 135,000 | 273,000 | 16.5 | 8 |
| ION-AHU-400 | 400 | 178,000 | 311,000 | 22.5 | 12 |
| ION-AHU-500 | 500 | 223,000 | 392,000 | 26.0 | 16 |
| ION-AHU-700 | 700 | 323,000 | 547,000 | 34.0 | 20 |
| ION-AHU-1000 | 1,000 | 443,000 | 783,000 | 52.5 | 30 |
| ION-AHU-1400 | 1,400 | 630,000 | 1,100,000 | 75.0 | 42 |
원본 제품자료 7쪽 기준. 급기·환기 송풍기, 정압, 배관, 운전중량 등 세부 사양은 제품자료에서 확인할 수 있습니다.
